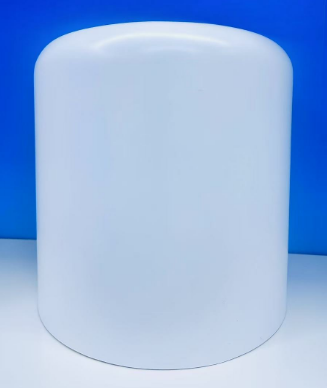

该产品为测向天线，用于 100MHz～6GHz超短波通信信号的测向。天线分为高口（2GHz-6GHz）和低口（100MHz-2000MHz）两个阵列，每个阵列均由9个天线单元组成，两个阵列上下叠加安装，抗风能力强，撤收方便，适用于各种固定平台。
| 电气指标 | |||
|---|---|---|---|
| 工作频段 | 低端100MHz-2000MHz；高端2GHz-6GHz | 极化方式 | 垂直极化 |
| 阵元数 | 2层，每层9元 | 天线阵元 口径 | 100MHz-2000MHz：φ280mm；2GHz-6GHz：φ180mm |
| 天线单元形式 | 有源印制板偶极子 | 驻波比 | ≤2.5:1 |
| 天线单元 无源增益 | 典型值≥-20dB（100MHz-300MHz）； 典型值≥0dB （300MHz以上） | 天线单元 集成低噪放指标 | 增益：≥15dB；噪声系数：≤2dB； P-1dB：20dBm |
| 通道幅度一致性 | ≤2dB | 通道相位一致性 | ≤±5° |
| 电子罗盘 | 上电自动寻北，通信RS232 | 天线切换时间 | ≤500ns（设计保证） |
| 控制方式 | TTL 3.3V&5V | 供电 | DC 10～18V |
| 电流 | ≤1.2A | ||
| 机械指标 | |||
| 外形尺寸 | φ308mm×H314mm | 天线颜色 | 白色 |
| 接口型号 | J30J-15ZK、SMA-50K | 重 量 | ≤3Kg（不含天线罩） |
