XW1120 多频导航天线

该产品为支持多星多频卫星信号接收的有源螺旋天线，采用多臂结构实现双频接收，满足目前多系统兼容和高精度测量的需求，可广泛运用于便携式设备、无人机等高精度导航定位场合。天线整体结构紧凑，电性能特性良好，环境适应性较好。

XW1120 多频导航天线

无源指标
工作频段	GPS L1/GPS L2/GPS L5 BD2 B1/BD2 B3/BD2 B2 GLONASS L1/GLONASS L2	极化方式	右旋圆极化
方向图	上半空间全向	驻波比	≤2.0:1
顶点增益	≥2.0dBi	轴比	≤3dB
标准阻抗	50Ω
LNA 有源性能
增益	32±2dB	噪声系数	≤2.0
带内平坦度	±1.0	工作电压	3〜12V DC
工作电流	≤30mA
机械指标

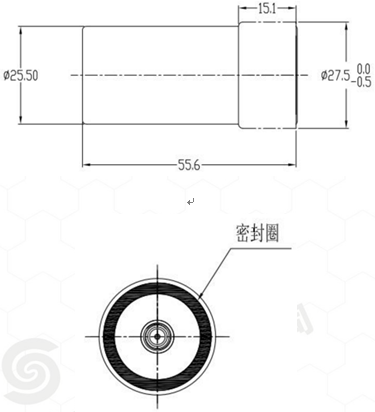

外形尺寸	≤φ27.5mm*55.6mm	天线颜色	黑色
接口型号	SMA-J	天线重量	≤20g
