该天线为偶极串并馈结合形式，利用L、C匹配器实现工作带宽内阻抗调试。天线杆和基座设计为可拆分形式，便于携行，基座处安装鼓簧装置，实际使用中起到减震作用。天线电性能优良，环境适应性强。
| 电气指标 | |||
|---|---|---|---|
| 工作频段 | 566MHz-678MHz ；703MHz-803MHz | 极化方式 | 垂直极化 |
| 方向图 | 水平面360°，波束宽度≥30° | 驻波比 | ≤2.5:1﹙70%以上频率＜2.0:1﹚ |
| 增 益 | 5±1dBi | 互调指标 | -155dBc@2x43dBm（设计保证） |
| 功率容量 | 100W | 标准阻抗 | 50Ω |
| 机械指标 | |||

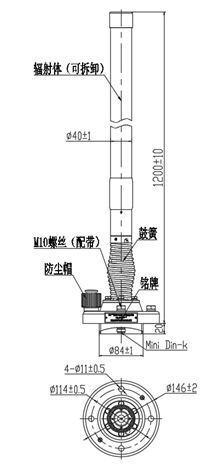

| 外形尺寸 | φ40±1mm*L1200±10mm | 天线颜色 | 无光冰灰色（GY09） |
| 接口型号 | Mini DIN-K | 重 量 | ≤5Kg |
