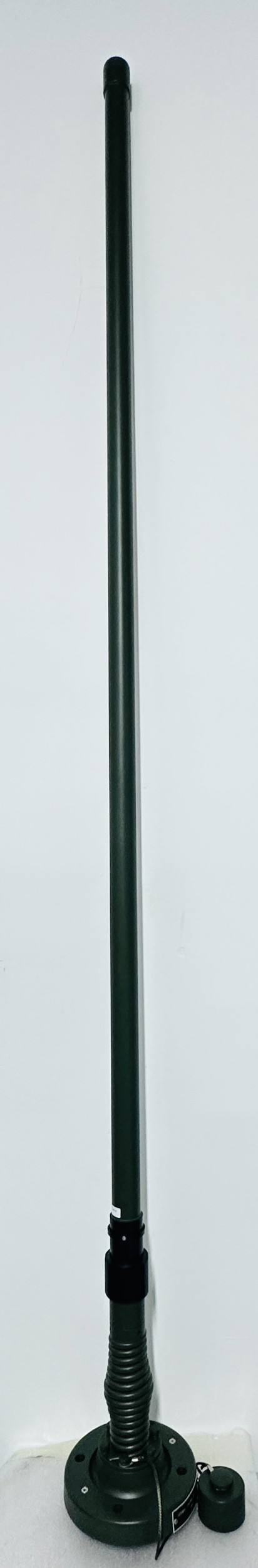

该天线为同频共杆形式，辐射体均为偶极形式，在天线杆内部上下放置，利用L、C匹配器实现工作频段内阻抗匹配。天线杆与基座可拆分便于携行，基座处安装鼓簧，可在实际使用中起到减震作用。天线电性能优良，环境适应性强。
| 电气指标 | |||
|---|---|---|---|
| 工作频段 | 1300MHz-1950MHz | 极化方式 | 垂直极化 |
| 方向图 | 水平面全向 | 驻波比 | ≤2.5:1 |
| 增 益 | 上天线：2～4dBi 下天线：2～4dBi | 隔离度 | ≥40dB（上发下收） |
| 功率容量 | 上天线：75W，下天线：75W | 标准阻抗 | 50Ω |
| 防 雷 | 具备防雷功能 | ||
| 机械指标 | |||
| 外形尺寸 | 1790±10mm （鞭体直径：33±1mm） | 天线颜色 | 褐绿色（GY05哑光） |
| 接口型号 | N-K（双端口） | 重 量 | ≤5.0kg |
| 安装形式 | 法兰安装（杆座可拆卸） | ||
