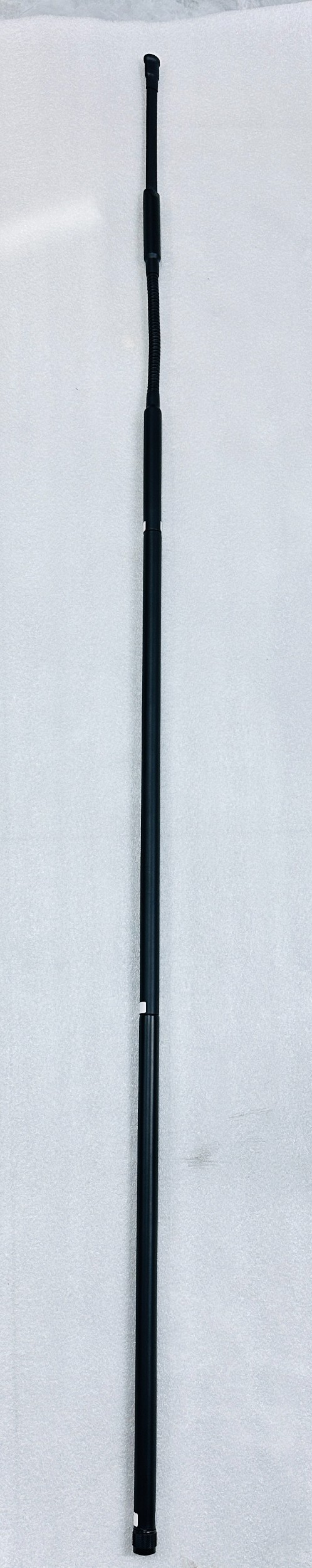

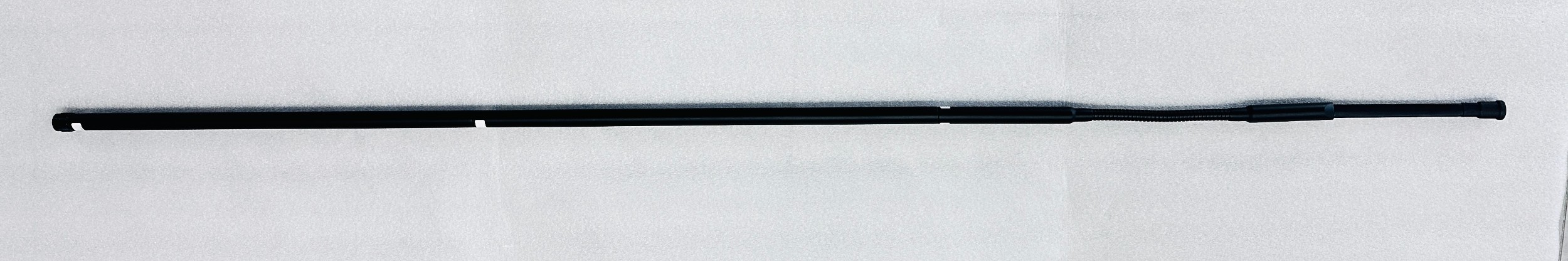

XW5603 1.5米UHF频段（225～678MHz）背负双工天线

产品概述

该天线为复合天线，两个频段均为偶极形式，辐射体上下放置，利用LC匹配网络实现整个带宽内阻抗匹配。上天线为鹅颈加钢尺形式，有效减重且可实现多方位通信，天线杆分为三节便于收纳。天线整体电性能优良，环境适应性强。


XW5603 1.5米UHF频段（225～678MHz）背负双工天线
技术指标
电气指标
工作频段 上天线：225～678MHz 下天线：225～678MHz 极化方式 垂直极化
方向图 水平面全向 驻波比 上天线：≤3.0：1 下天线：≤3.0：1
增 益 上天线：-1～2dBi 下天线：-1～2dBi 隔离度 ≥30dB
功率容量 ≥10W 标准阻抗 50Ω
机械指标
外形尺寸 天线展开长度：1490±10mm 最大直径：φ18±1mm 收拢长度≤570mm 天线颜色 黑色哑光
接口型号 双芯接口，接口型号JSYTS-JT(2G)(M)-12 重 量 ≤700g
天线材质 鹅颈+玻璃钢+钢尺
